Підключення до телефонної лінії

Метод підключення може бути різним залежно від телефонної лінії.

Якщо зв’язок встановлено неправильно, принтер не може надсилати та отримувати факси. Підключіть принтер належним чином.

Важливо

  • Не підключайте факсимільні пристрої та/або телефони паралельно (тільки для користувачів у США та Канаді).

    Якщо два або більше факсимільних пристроїв та/або телефонів підключено паралельно, можуть виникнути наведені нижче проблеми й принтер може не працювати належним чином.

    • У разі підняття слухавки телефону, підключеного паралельно, під час передавання факсу чи його приймання, зображення факсу може бути пошкоджено або може статися помилка зв’язку.

    • На телефоні можуть не працювати належним чином такі функції, як служба ідентифікації абонентів тощо.

    Якщо не вдається уникнути паралельного підключення, встановіть для режиму пристрою значення Режим пріорит. тел. (Tel. priority mode) з розумінням того, що можуть з’явитися описані вище проблеми. Можна буде лише отримувати факси вручну.

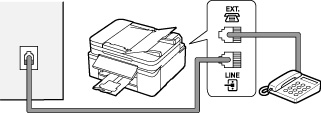

Базове підключення (підключення телефонної лінії загального користування)

Переконайтесь, що принтер вимкнуто, приєднайте один кінець кабелю телефонної лінії з комплекту поставки до гнізда підключення телефонної лінії біля позначки «LINE» на принтері, потім приєднайте інший кінець до настінного гнізда підключення телефонної лінії або до гнізда підключення телефонної лінії розгалужувача xDSL.

Підключаючи до принтера телефон, переконайтесь, що принтер вимкнуто, приєднайте один кінець модульного кабелю до гнізда підключення зовнішнього пристрою біля позначки «EXT.» на принтері, потім приєднайте інший кінець до гнізда підключення телефонної лінії.

Важливо

  • Перш ніж увімкнути принтер, переконайтеся, що встановлено з’єднання з телефонною лінією.

    Якщо з’єднання з телефонною лінією встановлюється, коли принтер увімкнуто, вимкніть принтер, потім від’єднайте шнур живлення. Зачекайте 1 хвилину, потім встановіть з’єднання з телефонною лінією та приєднайте шнур живлення.

Примітка

  • Див. розділ Вигляд ззаду, щоб отримати інформацію про розташування гнізда підключення телефонної лінії та гнізда підключення зовнішнього пристрою.

  • Перед підключенням телефону або автовідповідача зніміть ковпачок гнізда підключення телефону.

  • Користувачам у Великій Британії:

    Якщо гніздо підключення зовнішнього пристрою не можна підключити до гнізда на принтері, необхідно придбати адаптер B.T. для підключення таким чином:

    Приєднайте адаптер B.T. до модульного кабелю, який з’єднує зовнішній пристрій, потім приєднайте адаптер B.T. до гнізда підключення зовнішнього пристрою.

Підключення різних ліній

Цей розділ містить відомості щодо підключення різних ліній.

Не гарантується, що ці приклади підійдуть для всіх умов підключення. Докладніше див. в інструкції з експлуатації мережевого пристрою (пристрою керування, наприклад модема цифрової абонентської лінії (xDSL) або адаптера термінала), який підключається до цього принтера.

Примітка

  • xDSL — це загальна назва для високошвидкісної технології зв’язку з використанням телефонної лінії, наприклад ADSL/HDSL/SDSL/VDSL.

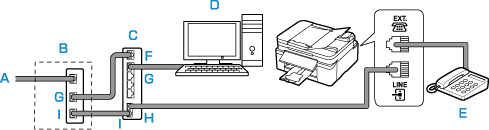

  • Підключення до інтернет-телефону

    • A: Цифрова абонентська лінія
    • B: Модем xDSL (розгалужувач може не бути вбудований у модем)
    • C: Широкосмуговий маршрутизатор, сумісний з інтернет-телефоном
    • D: Комп’ютер
    • E: Телефон або автовідповідач
    • F: Порт WAN (глобальна мережа)
    • G: Порт LAN (локальна мережа)
    • H: Порт TEL
    • I: Порт LINE

    * Конфігурації портів й назви можуть різнитися залежно від виробу.

    Примітка

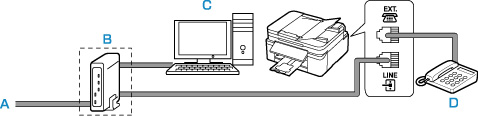

  • Підключення до лінії xDSL

    • A: Аналогова абонентська лінія
    • B: Модем xDSL (розгалужувач може не бути вбудований у модем)
    • C: Комп’ютер
    • D: Телефон або автовідповідач

    Важливо

    • Якщо розгалужувач не є вбудованим у модем xDSL, не розгалужуйте телефонну лінію перед розгалужувачем (зі сторони стіни). Також не підключайте розгалужувачі паралельно. Принтер може не працювати належним чином.

    Примітка

  • Підключення до лінії ISDN

    Докладніше про підключення до лінії цифрової мережі з інтеграцією послуг (ISDN) та відповідні параметри див. у посібниках, що постачаються з адаптером терміналу або маршрутизатором комутованої лінії.
